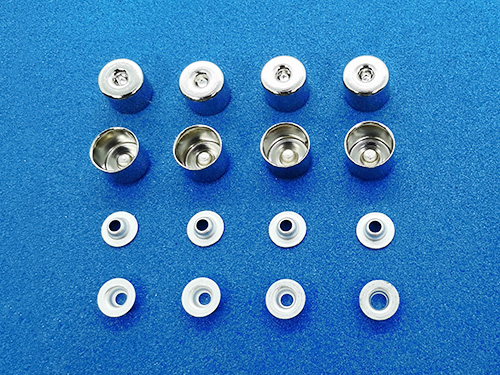

保险丝铜帽虽小，但对保险丝的可靠性和安全性起关键作用。

其设计需平衡导电性、机械强度、耐腐蚀性与成本，通过优化材质选择（如高纯度铜合金）、精密冲压工艺和表面处理（如镀镍），可满足不同场景下的电气和环境要求。

​

那么，我们应该怎样选择适合特定电路需求的保险丝铜帽呢？
一、明确电路核心参数
1. 额定电流与电压
额定电流：
铜帽导电能力需匹配电路较大工作电流，避免过载发热。
镀锡铜帽：通常适用于**≤10A**的低电流场景（如小家电），因其导电性略低于镀镍 / 镀金铜帽，大电流下易发热。
镀镍铜帽：适用于10~30A的中电流场景（如汽车电路、工业设备），兼顾导电性与耐腐蚀性。
镀金 / 银铜帽：用于**≥30A**的大电流或高频电路（如电源设备），低电阻特性可减少能量损耗。
公式参考：铜帽截面积需满足 \(I \leq k \times S\)（I 为电流，k 为电流密度常数，铜通常取 \(5~8A/mm^2\)，镀层影响需修正）。
额定电压：
铜帽绝缘间距需满足电路电压要求（如交流 250V 需绝缘间距≥3mm），避免电弧击穿。
2. 过载电流与分断能力
分断能力：铜帽需耐受短路时的较大电流冲击，避免熔断时铜帽烧蚀。
低分段能力（如 100A）：可选普通镀锡铜帽（成本低）。
高分断能力（如 10kA 以上）：需用镀镍或镀金铜帽，配合高强度冲压工艺（如加厚铜帽壁）。
二、考虑环境与机械要求
1. 环境条件
温度：
低温场景（-40℃以下）：需选延展性好的紫铜（黄铜低温易脆化），镀层避免脆裂（如镀镍层厚度≤3μm）。
高温场景（150℃以上）：优先选镀镍铜帽（镍熔点 1455℃，耐温性优于锡），且铜帽需耐高温老化（如退火处理降低内应力）。
湿度与腐蚀性：
潮湿环境（如卫浴设备）：镀镍层厚度需≥5μm，并做钝化处理；沿海或工业腐蚀环境（含硫化物）：首选镀金铜帽（抗硫化性能优异）。
振动与冲击：汽车或机械设备中，需选黄铜铜帽（强度高），并采用点焊 + 铆接双重固定熔体，防止振动脱落。
2. 机械安装要求
尺寸与形状：
匹配保险丝外壳规格（如管状保险丝铜帽内径需与陶瓷管外径一致，公差 ±0.02mm）。
特殊安装场景（如 PCB 板焊接）：可选带焊脚铜帽（L 型或直插式），焊脚长度需符合电路板孔距要求。
插拔次数：
需频繁插拔的场景（如配电箱）：选黄铜镀镍铜帽，表面粗糙度控制在 Ra0.8~1.6μm，减少插拔磨损。
三、评估电气可靠性需求
1. 接触电阻与抗氧化性
低接触电阻场景（如精密仪器）：
优先选紫铜镀金铜帽，接触电阻可低至 1mΩ 以下，且金层抗氧化性极强（无需额外防氧化处理）。
长期稳定性需求（如储能设备）：
避免使用镀锡铜帽（锡易氧化形成 SnO₂，导致接触电阻增大），改用镀镍 + 镀金复合镀层（镍层打底增强结合力，金层抗氧化）。
2. 焊接工艺适配性
波峰焊工艺：需选镀锡铜帽（熔点 232℃，与焊锡兼容性好），镀锡层厚度≥8μm 以确保上锡饱满。
手工焊或激光焊：镀镍铜帽更优（镍层耐高温，焊接时不易脱落），需搭配助焊剂（如松香）改善润湿性。
四、成本与环保考量
1. 成本控制
性价比优先场景（如消费电子）：
选黄铜镀锡铜帽，成本比紫铜镀镍低 30%~50%，满足一般家用需求。
高端高可靠性场景（如医疗设备）：
不计成本选紫铜镀金铜帽，虽成本高但寿命长（镀金层寿命可达 10 年以上），减少维护成本。
2. 环保标准
需符合RoHS 2.0或REACH等环保法规：
避免使用含铅黄铜（如 HPb59-1），改用无铅黄铜（如 H65 无铅铜）；镀层需为无氰电镀（如氨基磺酸镍镀液）。
