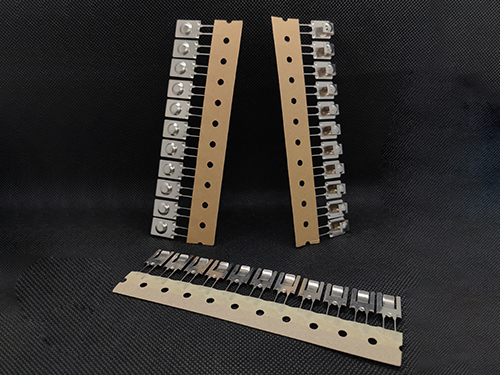

编带端子是连续料带封装的冲压导电端子，搭配纸带 / 塑料载带、盖带卷盘包装，适配全自动端子压接机、SMT 自动插件机，实现线束、电控板批量自动化装配，广泛用于锂电设备、高低温试验箱、控制柜、模具电控、厨房排烟电控系统。
不过，今天小编主要给大家讲一讲编带端子的不良损耗有哪些？
一、仓储存放类损耗（物料提前报废，材料浪费）
1. 端子氧化发黑、镀层腐蚀
现象：端子接触面、插接部位发黄、发黑、出现氧化层；通电后接触电阻大、信号不稳、发热。
原因：
仓库 / 车间湿度高，未放入干燥箱，开封后未重新密封；
物料超期存放（镀锡端子存放超 6 个月、镀金超 12 个月），未执行先进先出；
卷盘直接落地，地面水汽渗透；靠近冷却塔、清洗区等高湿区域存放。
损耗后果：整卷端子无法使用，直接报废；装配后设备电控故障，售后返工。
2. 载带老化、脆裂、盖带自动脱封
现象：塑料载带弯折断裂、定位孔撕裂；盖带自行掀开，端子裸露落料。
原因：
长期靠近抛光机、电机等热源烘烤；
堆放挤压、重物压在料卷上；
存储环境温差大，盖带胶层失效。
损耗：端子散落混料、沾染粉尘氧化，载带破损无法上机，整卷降级或报废。
3. 混料损耗
现象：不同规格、公母端、不同镀层端子混杂在一起。
原因：货架无分区标识、空料盘随意堆放、开封后无专用收纳盒。
损耗：人工挑选耗时（动作浪费）；错用端子造成整机装配不良。
二、上机输送过程不良（生产过程批量不良）
1. 端子折弯、变形、翘角
现象：插舌弯曲、弹片变形，无法插入护套，压接后接触不良。
原因：
盖带剥离张力过大拉扯端子；
料架卡料、齿轮输送错位拉扯料带；
料卷摔落挤压、搬运磕碰。
损耗：变形端子只能剔除，材料损耗；频繁卡料造成设备停机等待。
2. 缺端子、反装、多料
现象：载带空位漏冲压端子、端子正反面颠倒、相邻端子粘连未冲断。
原因：来料冲压瑕疵；输送卡顿导致定位偏移。
损耗：线束压接后开路、装配批量不良，人工全检增加工时。
3. 料带定位孔破损、齿距偏移
现象：设备齿轮无法带动料带，频繁报警停机。
原因：张力过大拉扯、料带老化脆化。
损耗：生产线中断，产生等待浪费；破损料带只能截断废弃。
三、压接加工不良
1. 压接浅打 / 深打
浅打：线材与端子夹持不牢，拉力不达标，使用中退针、断电；
深打：导体被切断，内部断线，设备时通时断。
诱因：模具磨损、剥线长度偏差、端子输送位置偏移、未做首件确认。
2. 压接毛刺、飞边过长
现象：端子压接处尖锐毛刺，划伤线材绝缘层、刺破护套，造成短路。
诱因：压接刀模崩角、刀口磨损、端子连接筋未完全切断。
3. 喇叭口不良、绝缘皮压伤
现象：绝缘皮被压入导体区，导电不良；无喇叭口割伤线材铜丝。
诱因：模具适配错误、线材定位夹具偏移。
4. 芯线外露过多 / 不足
外露过长易短路；外露不足接触面积小，发热。
四、表面外观不良（客户拒收、返工损耗）
端子划痕、镀层刮花
尖锐工具、金属粉尘摩擦破坏镀锡 / 镀金层，易氧化，低电阻精密设备直接拒收。
油污、粉尘污染
车间抛光粉尘、切削油飘落在裸露端子上，压接后油污包裹，接触不良。
端子弹片塌陷、弹性失效
存放挤压、高温烘烤，插接后松动虚接。
五、搬运与周转损耗
料卷摔落整卷报废
转运、入库、换料时掉落，端子大面积变形、料带粉碎。
未用完半卷随意放置，长期裸露氧化
下班未密封料卷，次日表层端子全部氧化剔除，耗材损耗。
六、配套衍生浪费
材料浪费：氧化、变形、压接不良端子直接报废，耗材采购成本上升；
不良品浪费：不良线束流入下道，整机装配后返工拆解，人工、线材双重损耗；
等待浪费：料带断裂、卡料、端子不良导致压接机频繁停机；
动作浪费：人工分选不良端子、区分混料、额外全检耗费工时；
库存浪费：大批量端子因超期氧化报废，积压资金；
过度加工浪费：不良线束拆解重压，重复占用设备产能。
