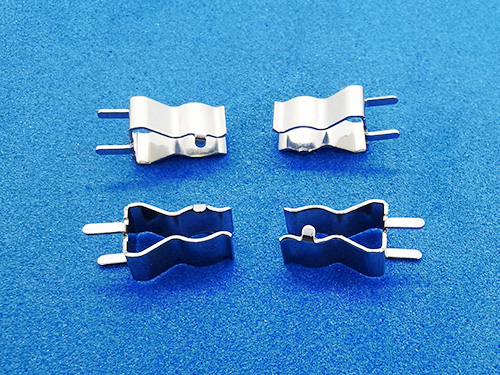

编带保险丝夹是一种特殊包装形式的保险丝夹，主要为了方便自动化贴片机上料，它和普通散装夹子功能一样，但排列在编带上。
那么，大家知道设计与采购编带保险丝夹注意事项有哪些吗？
1、图纸 / 选型确认要点
1）明确保险管尺寸：5×20 还是 6×30，不可混用；
2）材质：黄铜 / 磷铜；板材厚度（0.35mm / 0.4mm /0.5mm，越厚承载电流越大）；
3）电镀要求：纯镀锡 / 镍底镀锡；是否需要 RoHS 无铅环保；
4）引脚间距（PCB 孔距）必须和夹体匹配，提前确认图纸；
5）包装方式：纸编带 AI 插件 / 散装。
2、PCB 设计提醒
引脚焊盘预留足够焊锡区域，防止虚焊；
保险管周边预留空间，方便镊子插拔更换；
大功率回路优先选用加厚磷铜款，避免长期工作发热。
3、生产常见不良与原因
弹片夹持力不足，保险管松动、发热
→材质选用普通黄铜、料厚太薄、冲压回弹管控差；
上锡不良、虚焊
→镀层破损、存放受潮氧化；优先镍底镀锡；
编带上机频繁掉料、卡机
→夹体变形、编带孔位公差超标、引脚歪斜；
反复插拔后夹口张开失效
→选用黄铜不适合震动场景，升级磷铜材质；
长期使用出现发黑、接触电阻上升
→环境潮湿，镀层薄，要求提升盐雾等级。
4、使用禁忌
不要超额定电流长期运行，会持续高温加速弹片弹性衰减；
避免腐蚀性气体环境（电镀车间、酸洗区域）；
不要强行挤压弹片，造成永久塑性变形。
